智能防雷产品

雷电峰值记录仪

■产品特点

●传输方式RS485、4G   ●分辨率0.1kA
●时间记录、电荷量记录 ●雷击分段统计
●远程设置、峰值记录 ●极性分类统计
●雷击计数、数字通讯   ●雷电多脉冲采集
●极性记录、能量记录   ●IP防护等级IP66

咨询热线： 18928848650

产品详情

■产品用途
雷电峰值记录仪可对安装在对安装在配电箱输电线、工控线上罗氏线圈或接闪装置或引下装置上罗氏线圈传回的模拟微分信号进行还原，通过处理器计算可对雷电流的极性、峰值、电荷量、比能量、时间和次数或线路上入侵浪涌的极性、峰值、能量、时间和次数进行记录，不但可为被保护建筑物的雷电防护研究提供大量的实测数据，客户还可通过查看历史数据了解防雷产品泄放雷电次数、雷电大小及雷电侵入建筑物的途径。
■产品功能
1.雷击计数 1.数字通讯
2.电荷量记录 2.峰值记录

3.时间记录 3.极性记录

4.远程设置 4.能量记录

■产品特点

使用柔性罗氏线圈，便于在各种接闪或引下装置上安装使用

使用无源积分电路并配合高速 A/D 转换芯片，采集带宽广，还原精度高。
对外可提供 RS485、10/100M 网络、433M 无线、2.4G 无线和 GPRS 的通信方式，通信方式与帧格式可定制。
电源与有线通信电路设计有雷电防护线路，产品工作更可靠。
具有多种安装支架选择，外壳防护等级达到 IP66 可直接安装与户外各种立杆、墙面、导轨上。

■技术参数

名称	雷电峰值记录仪
型号	LF LFZ
外形尺寸	300200170mm
工作环境	-40～85℃，0～95% RH
工作电压	170～250VAC
本机显示	不具备
设备功耗	≤5W
雷击动作电流	±1～±100kA
采样速率	1点/μs
采样深度	12bit
采集精度	峰值±10%/电荷量±20%/比能量±35%
采集信息	雷电次数、极性、峰值、电荷量、比能量、时间
通讯方式	RS485
线圈内经	90mm
供电电源	220VDC/1A
通讯接口	RS485/MODBUS-RTU协议,9600/8/N1/地址1
显示屏	0.96英寸OLED
1路浪涌采集通道	浪涌信息	浪涌次数、极性、峰值、Q值、能量、电流陡度、发生日期/时间，最大计数9999次
	触发电流	0.5/1/2.5/5kA可选，默认为5kA
	分辨率	0.1kA
	浪涌类型	10/350us波形
	传感器	柔性开口罗氏线圈，采集范围0.5～100kA
	电缆	5米
	新功能	雷击分段统计：20/40/60/80/100kA分段次数统计，寄存器读取
		极性分类统计：雷击极性分类次数统计，寄存器读取
		雷电多脉冲采集：可识别记录最大20个连续脉冲（≥40ms间隔）
外壳材料	ABS
IP防护等级	IP66
安装方式	平面壁挂安装，明装

■原理说明
当雷电流经过安装有记录仪的泄放通道时，罗氏线圈会通过积分电路将电流信号转换成电压信号传送至内部电路，此时内部电路会生成一个触发信号唤醒中央处理单元，此时中央处理单元便会由 A/D 转
换模块读取最新一次变为数字信号的信息。该信息暂存寄存器中后通过对外通信模块发送信息。
■安装说明
安装前必须切断电源，严禁带电操作。
可使用固定安装卡就近安装在接闪器或引下线附近的墙面或支架上。各类线路通过产品的防水接口进入设备，并与设备内的相应接线端口相连。
安装时请根据安装示意图所示连接，AC 接市电 220VAC，不分 L、N 线，A、B 为 485 数据通讯接口，GND 为 485 数据通讯信号地，，切勿错接。
非专业人员请勿拆卸。
■安装注意事项
1.请不要在雷雨天气安装和维修本产品雷电记录装置，以免发生意外。
2.进行直击雷监测时，设备应安装于受直击雷保护的范围内，并且外壳不可与直击雷泄放传导导体相连。
应与接闪器或引下线之间间隔至少 2m 以上的距离。
3.罗氏线圈安装时应水平且雷电泄放导体由线圈中心穿过。
4.各线路接线完毕后应固定。
5.电源供电线路应采用三芯铠装线缆进行敷设。

6.485 通信线路应使用两芯双绞铠装 485专用通信线缆进行敷设。

7.各端口接线不可错接，以免损坏设备。

8.本机冲击电流记录仪的电源和有线端口设计有雷电防护电路，但如电源线路或信号线路长距离暴露于雷电电磁脉冲危险环境时，应加装相应防雷器。
9.本产品雷电浪涌记录仪无需特别维护，只需定期检查其固定是否可靠。
10.用户私自拆开产品或不合理使用引起的质量问题由用户自行承担全部责任。
11.产品需要擦拭时，使用拧干的湿布擦拭外壳，以免产生静电火花。

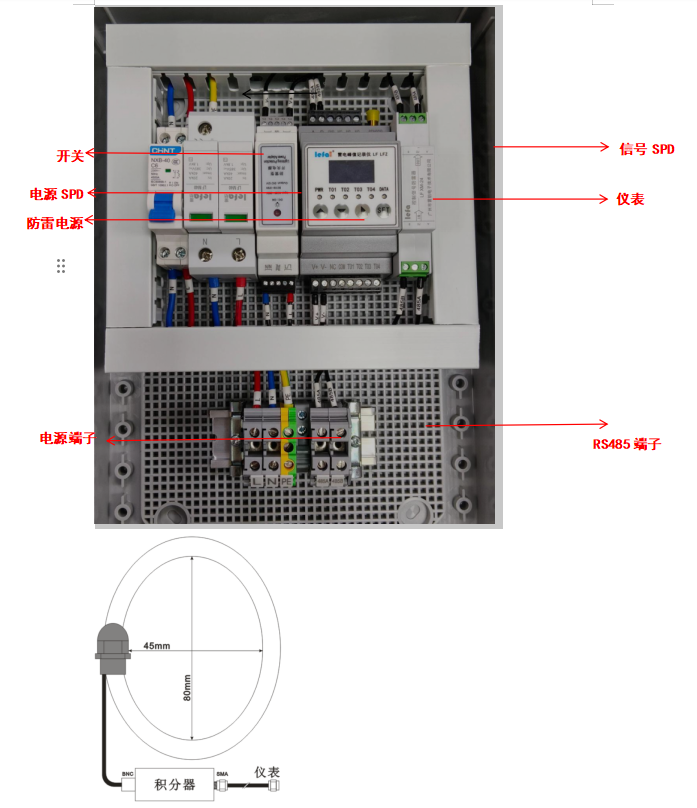

一、内部布局图

二、安装与维护
1.本产品雷电计数器为平面壁挂安装，下部进出线方式。请在断开电源的情况下接线，以免发生意外。
2.将电源进线接入设备的电源进线端子，请按照端子定义DC+/-接线；485A/B为RS485通信端子；传感器接口为SMA母头，在仪表本体，传感器固定好后可将传感器SMA公头对接到仪表上。
3.传感器应套在接地线（或引下线）上，传感器箭头标识指向大地。如雷电流协防存在多个协防通道，应计算分流系数后，在上位机的实际电流读数上乘以分流系数的倒数。
4.本产品智能雷电峰值记录仪无需特别维护，只需定期检查各端子连线是否松动，开关电源及仪表的工作状态指示是否正常。
5.端子定义

L/N/PE

电源进线

485A/485B

485端子，对端同名端子相接

6.常见故障及解决方法见下表。

序号	故障现象	故障原因	解决方法
1	仪表PWR指示灯不亮	直流供电异常/仪表损坏	检修供电/更换
2	仪表在无雷击情况下频繁连续触发	触发电流过低，且周围存在严重干扰	调高触发电流，改善周边电磁环境

三、按键操作方法
1.设备休眠：采集终端供电正常的情况下，一分钟无任何操作，显示屏进入休眠状态（设备正常工作，显示屏关闭）。

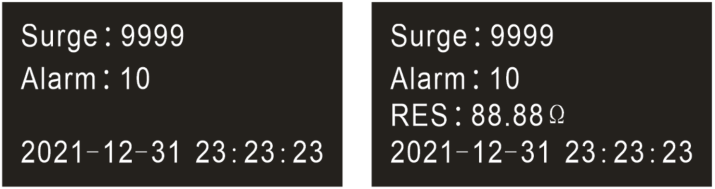

2.设备唤醒：当显示屏处于休眠状态时，点按任意键唤醒屏幕，这时主窗口显示浪涌次数、报警次数及设备时钟。RES为扩展地网状态监测终端功能打开时显示，关闭该功能时不显示

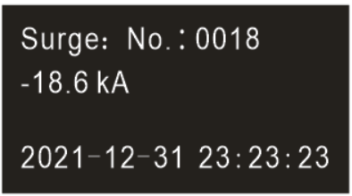

3.浪涌信息查看：屏幕唤醒后，点按键1次，切换到浪涌信息窗口（10秒钟无任何操作，显示屏返回主窗口），点按或键查看历史浪涌信息。

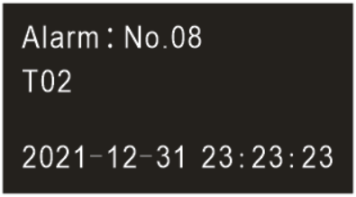

4.通道告警信息查看：屏幕唤醒后，连续点按键2次，切换到通道报警信息窗口（10秒钟无任何操作，显示屏返回主窗口），点按或键查看历史信息。

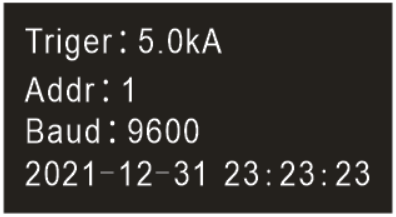

5.已设置参数查看：屏幕唤醒后，连续点按键3次，切换到已设置参数窗口，该页面显示已设置的触发电流、地址码及波特率信息。

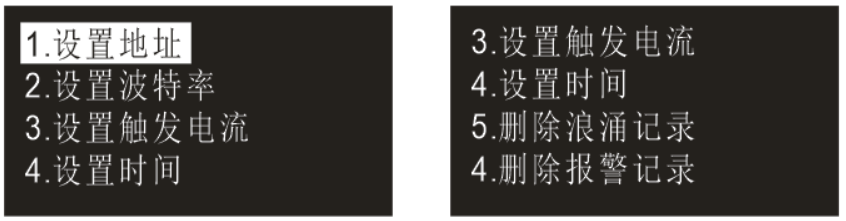

6.参数设置窗口：在已设置参数窗口下，点按键1次，进入参数设置窗口。点按或键选择要设置的参数，选定得参数会反白显示。在选定参数后点按键，进入该参数得具体设置窗口。

7.参数设置（地址/波特率/触发电流）：在6.6步骤选定要设置的参数后，点按键，可以进如具体得参数设置窗口，通过点按或键来切换选择需要得参数。

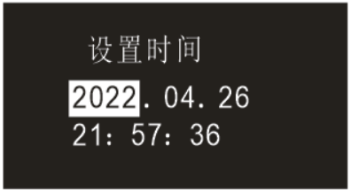

8.参数设置（主机日期/时间）：在6.6步骤选定设置时间后，点按键，进入时间设置窗口，进入后默认选定年（反白显示），通过点按切换选择年/月/日/时/分/秒,选定要修改的参数后通过点按或键改变日期及时间数据，修改好后点按保存数据并返回参数设置窗口。如不想修改参数了，点按键返回参数设置窗口。

9.删除浪涌/报警记录：在6.6步骤选定删除浪涌/报警记录功能后，点按键，进入对应窗口。点按或键选择确定（选定会反白显示）或取消，选定后点按键来确认要执行的操作，操作后返回参数设置窗口。（删除浪涌记录时，删除过程会持续3-5秒，期间仪表通信暂停）

10.当设备通道有报警时，蜂鸣器会鸣叫，点按任意键可暂时对当前告警蜂鸣进行消音，在此过程中若再次发生报警，蜂鸣器仍会鸣叫。
四、通信规约
另行提供。

‌
