■产品特色
●7寸触控屏 ●防护等级IP66
●声光报警提示 ●可设阈值，超限报警
●防护等级IP66 ●数据储存，历史查询
●RS485 、4G、LoRa ●现场、局域网、云端
●防爆标志Ex db IIC T6 Gb
咨询热线： 18928848650 1.产品概述
本产品为智能接地电阻监测系统，集成了智能接地电阻监测仪、防雷器等多个模块，形成了一套完整、高效的接地电阻检测解决方案。系统可通过485通讯方式、LORA、4G等将智能接地电阻监测仪检测到的数据实时传输至7寸电阻触摸屏，实现数据的直观显示与监控。
2.系统组成
●智能接地电阻监测仪：负责实时监测接地电阻的数值，具有高精度、高稳定性的特点。
●电源防雷器：全面保护电源系统免受雷电及浪涌电压的损害，确保系统安全稳定运行。
●SPD专用后备保护器：能有效协调与SPD的配合，确保在大雷电冲击下，不分断，确保防雷保护功能有效发挥；SPD发生故障时，小工频电流流过迅速分断，确保电网和用电安全。
●控制信号防雷器：用于沿低压控制信号线路侵入设备的雷电（过电压）防护，能有效防止雷电及浪涌电压，提高信号线路的安全性和稳定性。
●7寸电阻触摸屏：作为系统的显示和交互界面，能够实时显示接地电阻的监测数据，并支持用户操作和数据查询。
3.适用范围
防爆智能防雷管理控制箱广泛适用于适用于输电线路杆塔接地，公路设备接地，气象防雷接地，通讯基站接地，铁路设施接地，油气储存企业、建筑仓库接地，电气设备接地等。
4.产品特点
● 智能化监测：采用智能接地电阻监测仪，实现对接地电阻的在线监测和精确测量。
● 高效通讯：利用RS485通讯技术，实现多设备间的快速数据传输，确保数据实时性和准确性（可选LORA、4G通讯方式）。
● 防雷保护：具备多重防雷保护，有效防止雷电及浪涌电压对系统的损害，保障系统稳定运行。
● 直观显示：配备7寸电阻触摸屏，数据显示直观清晰，便于用户操作和监控。
● 模块化设计：系统各模块独立设计，易于维护和升级，提高系统的可扩展性和灵活性。
● 报警功能：当接地电阻值超出预设范围时，系统自动触发报警，提醒用户及时处理，用户可根据自身需求进行设置报警阈值。
● 数据存储：可存储检测数据、告警记录、历史数据查询等。
5.技术参数
产品规格 型号 LF GLKZ 尺寸 400mm×300mm×150mm
| 使用环境 | |
| 电源 | AC220V±10% |
| 温度 | -25～+70℃ |
| 相对湿度 | ≤95%（无凝露） |
| 海拔高度 | ≤2000m |
| 性能指标 | |
| 功能 | 连接多路接地电阻在线监测、接地状况监测 |
| 显示模式 | 7英寸触摸屏 |
| 最大可接入设备数 | 4×16个（单路不超过 16个） |
| 通讯接口 | 标配4路RS485输入，1路 RS485输出（可定制100/100M网络、433M、2.4G、4G、5G） |
| 通讯协议 | MODBUS RTU |
| 通讯速率 | RS485：9600bps；校验位N；数据位8；停止位1 |
| 传输距离 | 1200m |
| 报警提示 | 声光报警 |
| 防雷功能 | 40kA、8/20us 冲击电流（可定制） |
| 防水等级 | IP66 |
| 防爆标志 | 防爆标志Ex db IIC T6 Gb |
6.工作原理
防雷监控预警系统通过智能接地电阻监测仪实时采集接地电阻数据。这些数据通过RS485信号线传输至7寸触摸屏进行显示和记录。220V转12V电源转换器为系统提供稳定的电源支持。浪涌保护器、控制信号防雷器等模块确保系统在雷电天气下的安全运行。用户可在触摸屏上查看实时数据、设置报警门限值、查看历史记录和报警记录。此外，产品可通过RS485、10/100M网络、433M、2.4G、4G、5G等多种传输方式，将监测数据上传至监测软件，为维修人员提供统计、分析、维护等数据支持。
7.操作说明
接通电源，检查防爆智能防雷预警装置各模块是否正常运作。打开7寸触摸屏，进入主界面。如下图所示，触摸屏主界面显示当前设备在线状态和接地电阻值等。
主页面
1.RTC时间，点击可对时间进行手动设置。
2.报警记录：记录各设备报警信息，最多记录10000条。支持掉电存储、usb导出数据。当监测的接地电阻值大于或等于预设的报警阈值时，触摸屏将在③处显示报警信息，以警示操作人员注意，并同步触发声光警报。可点击⑤报警总开关关闭声音警报。（报警值默认为10Ω，可在⑥处对各个设备进行单独设置）
当接地电阻值小于报警值时，报警解除。
用户可点击进入报警记录查看报警详情，了解报警设备和报警时间。
如下图所示，在报警记录页面点击这里弹出编号列表，可单独查看对应编号的报警记录。
报警记录页面
3.报警信息显示：当触发报警，报警信息从右往左滚动显示。
4.测试间隔时间：仪器定时测试间隔时间，单位为小时，设定范围为 1～999 小时。
注意：设备默认出厂定时测试间隔时间为12h，设备在线才能进行设置，有设备新上线的话，需要重新输入才有效。
5.报警总开关：报警声音总开关
6.设备设置：点击不同的设备编号，可对设备报警值、报警声音开关进行单独设置，可点击查看该编号设备的历史记录。
设备设置页面
历史记录：当监测的接地电阻值发生变动时，变动的数据将记录下来。可了解接地电阻值的变化趋势，每个设备最多记录1000条，支持掉电存储、usb导出数据。（注：空测及超量程溢出，所记录的电阻值为“10000”）
历史记录页面
时间戳定位，如下图所示。时间戳定位支持快速跳转至最开始或最新测试的时间日期。
如下图所示，点击弹出编号列表，可跳转查看对应编号的历史记录。
⑦安装位置：可写入设备安装位置，便于管理。支持掉电保存安装位置信息。
⑧485地址：显示485地址，需确保设备485地址与编号一一对应。
⑨在线状态：显示设备在线状态信息。红色为离校，绿色为在线。
⑩电阻值：监测的当前接地电阻值。空测及超量程溢出，电阻值显示：“OL”。
⑪报警提示：当对应的设备发生报警，显示红色报警图标提示。
⑫启动测试：点击之后仪器开始测量。
8.产品图片与接线图

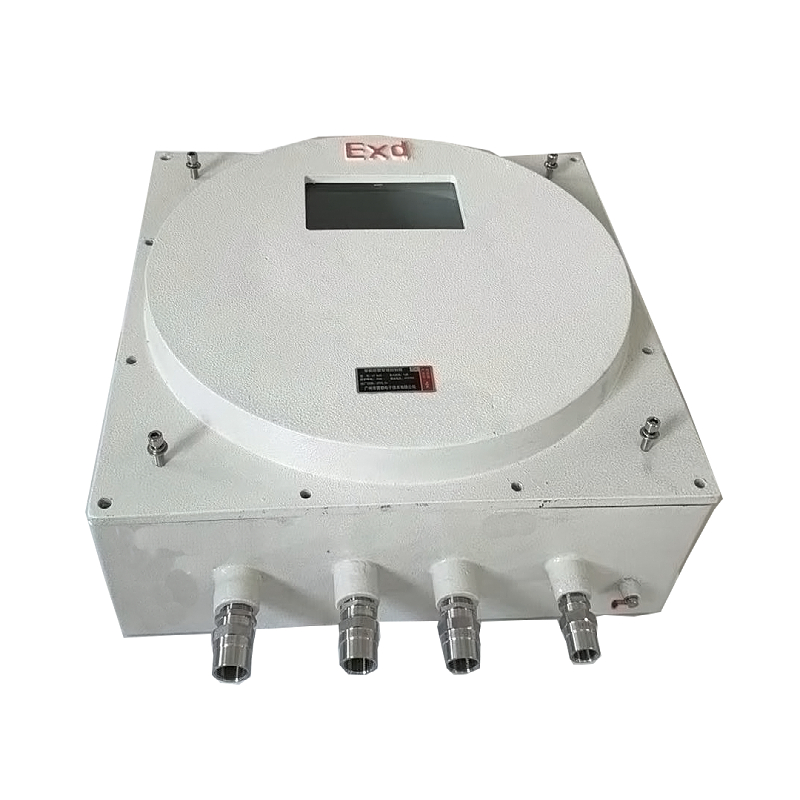

产品图片

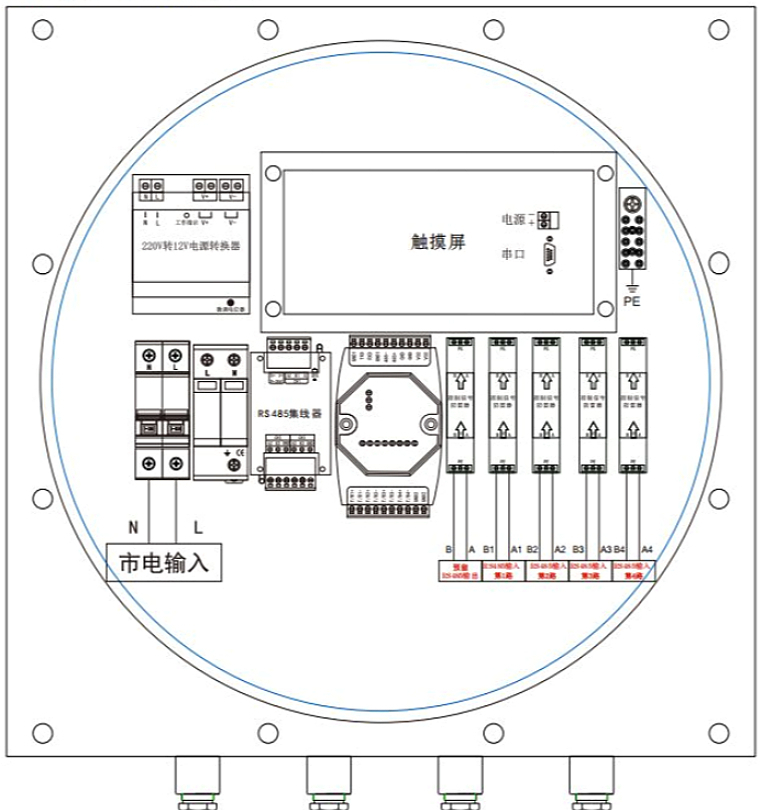

接线图
9.安装说明
一.安装事宜
● 安装前必须切断电源，严禁带电操作。
● 系统应安装在干燥、通风的环境中，避免阳光直射和潮湿。
● 挂墙式安装，避免安装在地面或人员可触及位置。
● 安装时请依据安装示意图所示连接，其中L为相线，N为零线，PE为地线，切勿错接。
● 从机RS485输入，每路最多接入16台监测设备，A，B端切勿错接。
● A0，B0为上位机预留扩展接口，A，B端切勿错接。
二、调试与测试
上电测试：在确保所有连接正确无误后，接通电源，合上断路器开关，检查各部件工作状态是否正常。观察触摸屏显示的设备在线状态，查看是否与设备通讯成功。
三、通信接口
产品可提供“485”（默认）、“网络”、“无线”三种通信方式分别对应“RS485”、“RJ45”、“SMA”三种接口：
“485”将“485+”“485-”分别接在设备主体的“A”“B”外引端子上（不可接反）；
“网络”将“水晶头”接在设备主体的“RJ45座”上；
“无线”将配件中的“天线”接在设备主体的“SMA母头”上。
10.维护与保养
定期检查各部件的是否正常工作、清洁触摸屏和检查接地电阻监测的在线状态，确保系统正常运行。
11.注意事项
请勿在雷电天气进行安装和维修工作。
请勿随意拆卸或更改产品内部的部件和电路，以免影响系统性能或造成安全隐患。
请确保,防爆智能防雷终端箱与接地系统连接良好，以保证防雷效果。
请按照产品说明书的要求进行使用和维护。
定期检查各模块的工作状态和连接情况，确保系统长期稳定运行。
感谢您选择我们的智能防雷监测模块箱！如有任何问题或建议，请随时与我们联系。
12.版权声明
本产品的版权归属于广州市雷舫电子技术有限公司，未经授权禁止复制或传播
