电力系统主要由以下五部分构成：

‌1.发电系统‌
      负责将一次能源如化石燃料、水能、核能等转换为电能，常见的发电形式包括火力、水力、核能及新能源发电

‌2.输电系统‌
      通过高压或超高压线路如110kV及以上远距离输送电能，以减少传输过程中的损耗

‌3.变电系统‌
     包含升压变电站和降压变电站，用于调整电压等级以适应输电需求或用户端的用电要求如500kV降压至220kV

4‌.配电系统‌
     通过中低压电网如35kV及以下将电能分配至终端用户，涵盖居民、商业和工业用电场景

‌5.用电系统‌
     最终的电能消费环节，包括工业设备、商业设施和居民用电终端

以上任意一种系统若是发生故障停止运作将会造成不可预估的后果，对社会经济影响巨大，

    而大自然中的雷电，雷电流可达30万安培，电压高达10亿伏特，一个中等强度雷暴的功率可达一千万瓦，相当于一座小型核电站的输出功率。普通闪电产生的电力约为10亿瓦特，而超级闪电产生的电力则至少有1000亿瓦特，甚至可能达到万亿至100000亿瓦特，闪电的温度可以达到17000到28000摄氏度，甚至比太阳表面温度还要高。闪电的电压高达5亿伏特，电流约为20万安培，能够产生10亿瓦的电力，若直接击中电力系统中的设备可击穿绝缘材料导致短路，引发火灾或爆炸，例如输电线路遭雷击会导致大规模停电，雷击点温度可达30000℃，能瞬间熔化金属，雷击可能触发整个电力系统中的设备爆炸故障、电网瘫痪等次生灾害，一旦被雷电击中将会停止运作，届时对社会经济影响远超直接破坏

因此为了有效预防雷电灾害，应采取预防措施，如安装避雷针、避雷线、避雷网、避雷带、避雷器等避雷装置，可以有效地将雷电流引入大地，避免电力系统被雷击导致故障

我司产品避雷器在线监测仪，具备优秀的预警功能以及预防雷电的功能

一.线路用避雷器在线监测装置产品的特点

1. 雷电检测：对雷电流全参数的检测：波峰、极性、发生时间、时长、陡度、冲击能量Qrs、波头、半峰值时间等参数进行实时监测。

2. 漏流监测：对避雷器全电流，阻性电流和三次谐波电流进行实时监测

3. 冲击监测：

3.1可准确识别雷电冲击和电网冲击，防止多重雷重复计数；

3.2不同类型电网波动冲击的计数能力（冲击发生时间、冲击时长、电流峰值）

3.3状态监测：根据雷电流检测、漏电流检测、冲击检测等功能组合，通过多参数判据，对数字式避雷器在线监测装置

的工况进行有效预测和判断。　　　　

4.自身诊断：

4.1 安装前的电量充足与否的自我检测

4.2 使用中电量高低的自身检测，并上传至云平台

4.3 产品自身状态正常与否的心跳包检测

4.4自动校时：各个单元的时间校正。

4.5自动复位：断电不丢失数据，可自复位。

4.6 故障定位：具有GPS定位功能，安装后可自动定位，准确判断故障位置（可选配）。

4.7 智能双工：可远程对各单元中阈值、预警值、报警值、通讯次数等参数进行设置。

4.8便于安装：装前环境自监测，确保产品使用；旋接避雷器在线监测终端的底端即可；体积轻巧。

4.9无源无线：无需电源，具有电量预警、充电监测，具有NB、4G、LORA多种无线通讯方式。

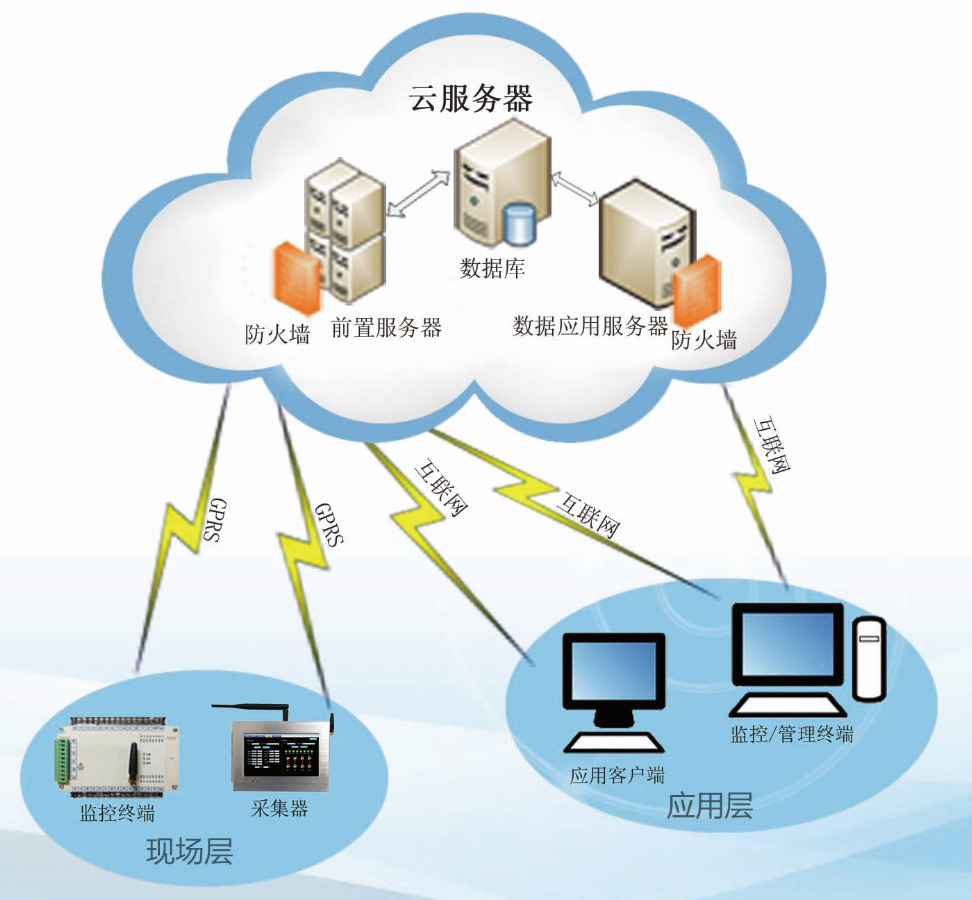

二.物联网避雷器工况监测系统的架构

三.智能监测系统的技术指标

1设计依据

（1)）T/CAS 418—2020 《线路用避雷器在线监测装置》

（2 ） GB/T 11032 《交流无间隙金属氧化物避雷器》

2工作环境

4.主要性能

5.供电电源

变压器避雷器在线监测系统的电源为6V 1.5W太阳能供电，电池2000maH，在无光照情况下可支撑连续供电60天，太阳能电池板使用寿命不小于8年

四.产品外观与尺寸说明

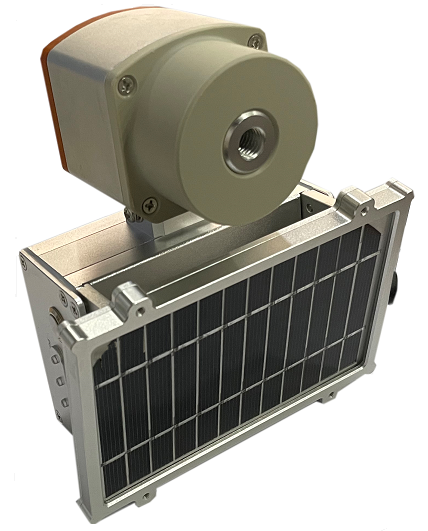

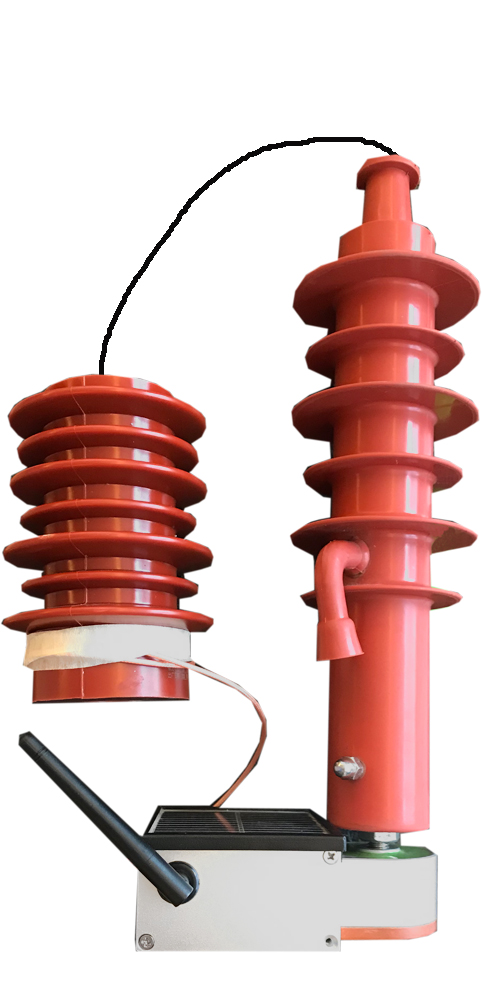

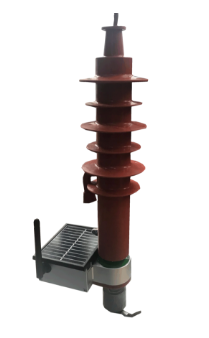

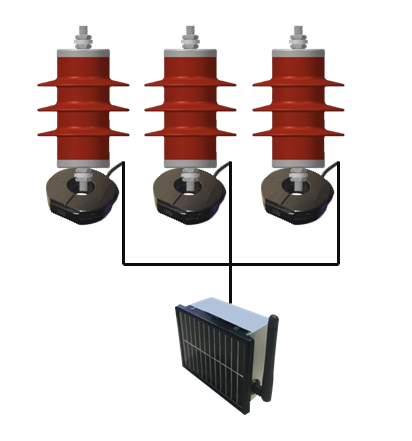

1.外观

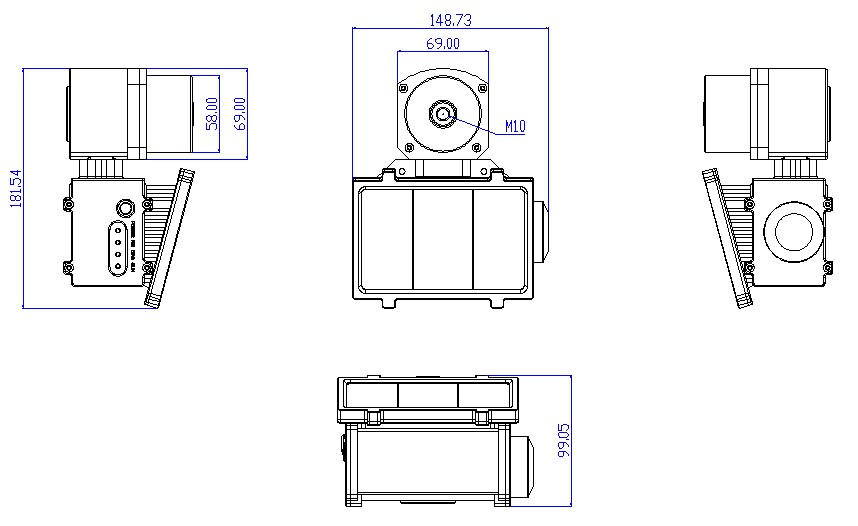

2尺寸说明

       本产品适用于电气系统、通信基站、数据中心、实验室、等各行业，欢迎前来选购，谢谢

       广州雷舫防雷电子有限公司提醒大家，为避免雷电带来的潜在风险，造成设备瘫痪故障无法正常运作，导致的重要数据丢失，需大量人力维修，和影响社会经济等不可预估的后果，应安装避雷装置，提高设备防护等级，增强防护效果，给设备增加一层保护罩
