■产品特色
●测量范围1mΩ～1000Ω
●RS485、LoRa、4G传输
●自定义报警范围
●四线测量法
咨询热线： 18928848650
■简介
LF JDJ等电位联结电阻在线测试仪又称直流电阻在线测试仪，用于在线测量金属构件间，地网地极连接导体间的联接电阻。仪表广泛应用于工矿企业、建筑监测监理公司、建筑施工单位、石油化工、电力部门、船舶机车厂等。
LF JDJ等电位联结电阻在线测试仪仪表采用微处理机技术，四线法测试，安全精密可靠，测试仪提供485通讯或GPRS通讯方式，用户可根据MODBUS通讯协议进行二次开发、组建网络、实现远程多点在线监测等。测试仪采用大屏LCD显示，可设置测试参数，在现场查看当前直流电阻值。仪表具有声光报警功能，可设置报警临界值。测试仪安装简单，结构紧凑，安全耐用。

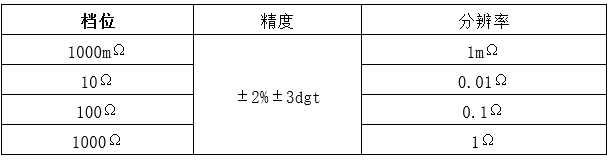

■测量档位及精度
档位 精度 分辨率 1000mΩ ±2%±3dgt 1mΩ 10Ω 0.01Ω 100Ω 0.1Ω 1000Ω 1Ω
■技术规格

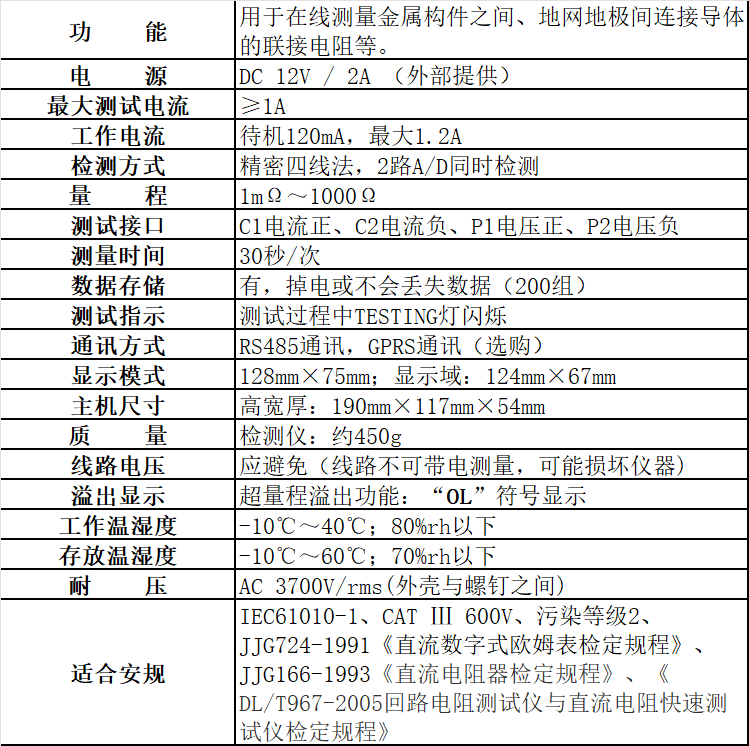

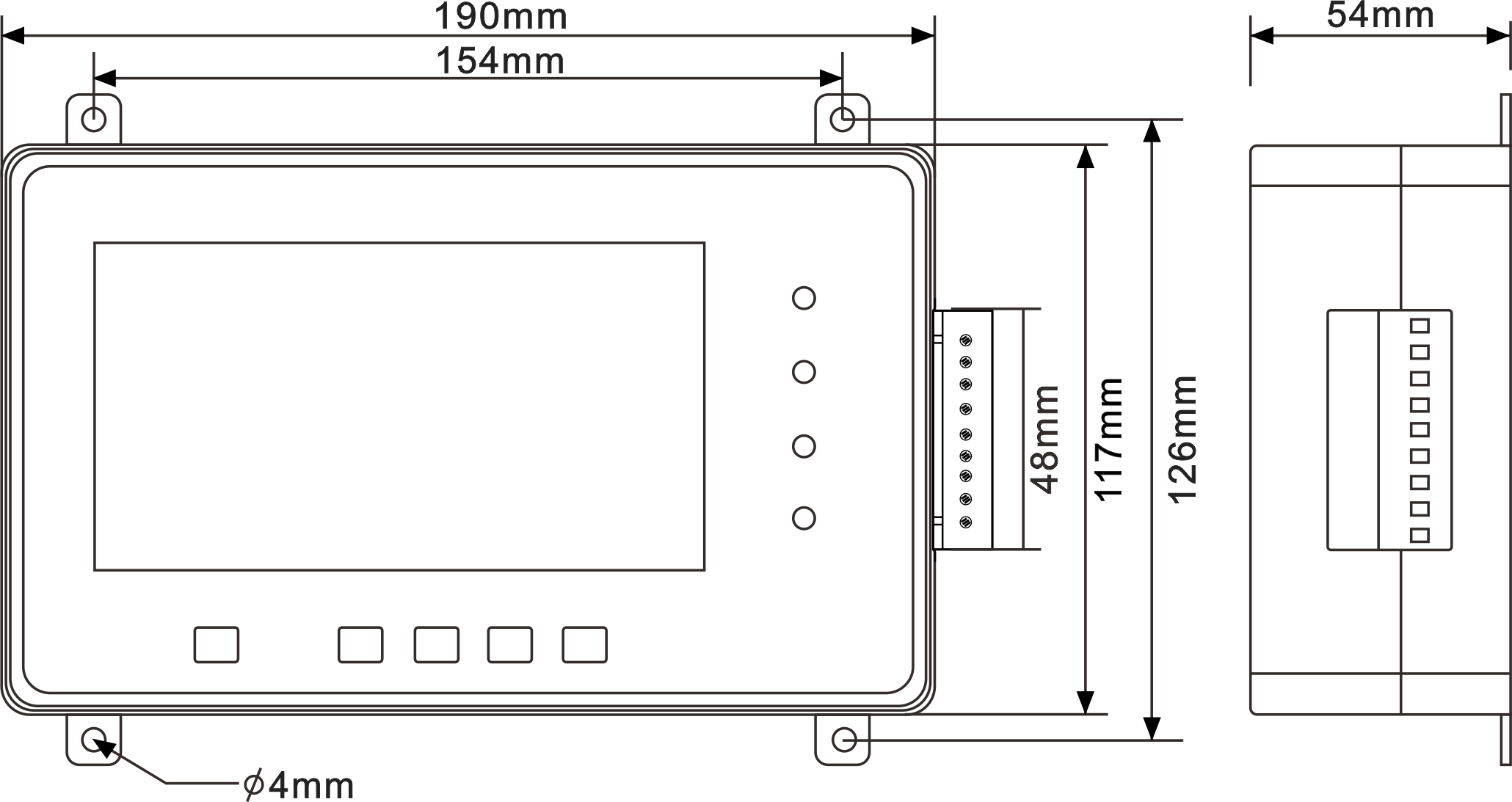

功 能 用于在线测量金属构件之间、地网地极间连接导体的联接电阻等。 电 源 DC 12V / 2A （外部提供） 最大测试电流 ≥1A 工作电流 待机120mA，最大1.2A 检测方式 精密四线法，2路A/D同时检测 量 程 1mΩ～1000Ω 测试接口 C1电流正、C2电流负、P1电压正、P2电压负 测量时间 30秒/次 数据存储 有，掉电或不会丢失数据（200组） 测试指示 测试过程中TESTING灯闪烁 通讯方式 RS485通讯，GPRS通讯（选购） 显示模式 128mm×75mm；显示域：124mm×67mm 主机尺寸 高宽厚：190mm×117mm×54mm 质 量 检测仪：约450g 线路电压 应避免（线路不可带电测量，可能损坏仪器) 溢出显示 超量程溢出功能：“OL”符号显示 工作温湿度 -10℃～40℃；80%rh以下 存放温湿度 -10℃～60℃；70%rh以下 耐 压 AC 3700V/rms(外壳与螺钉之间) 适合安规 IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》
■仪表结构

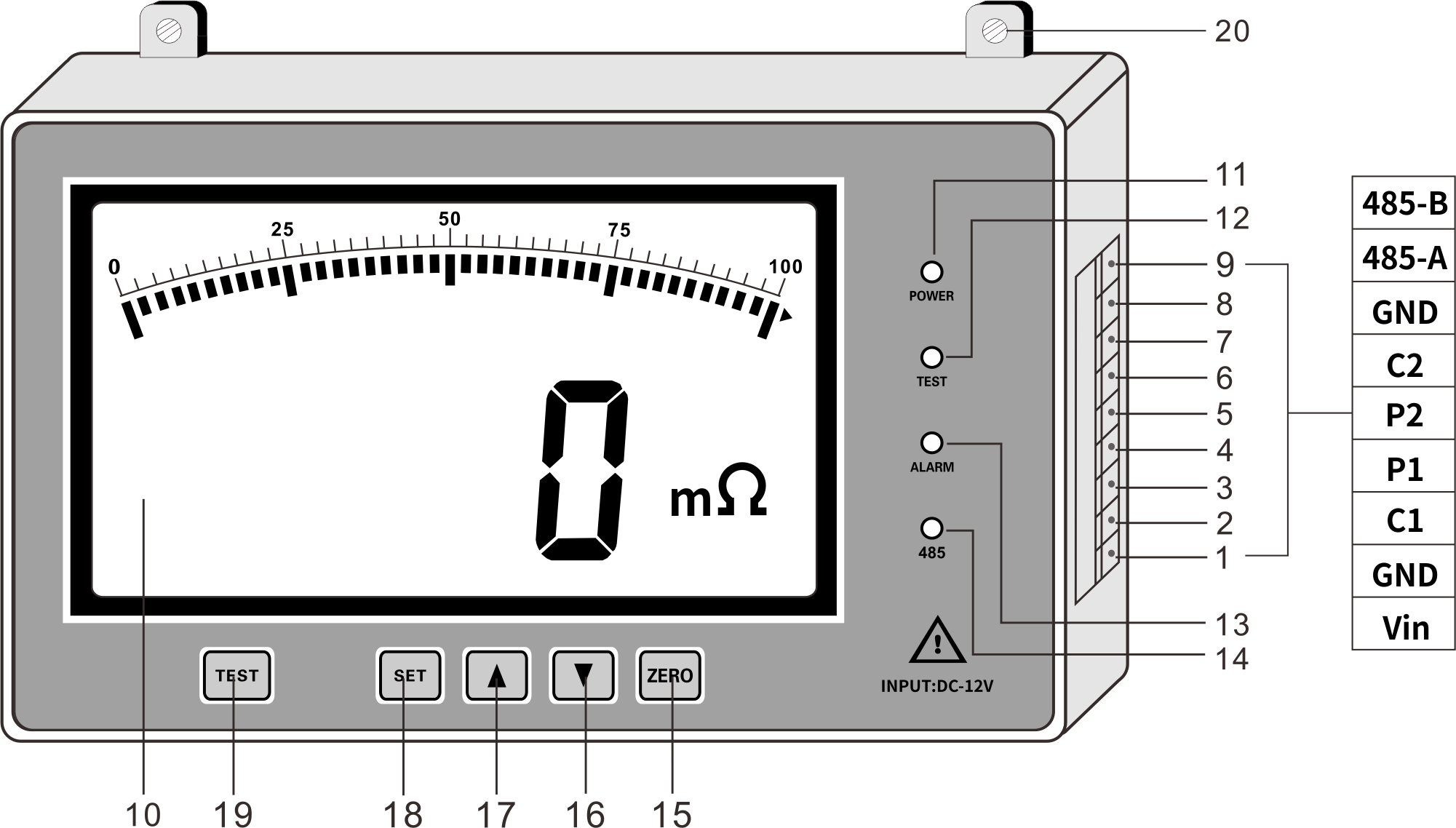

1. 电源正接口(Vin-12V-2A) 2. 电源地(GND)
3. C1端(电流极) 4. P1端(电压极)
5. P2端(电压极) 6. C2端(电流极)
7. 电源地(GND) 8. 通信接口（485-A）
9. 通信接口（485-B） 10. 液晶屏
11. 电源指示灯(POWER) 12. 测试指示灯(TEST)
13. 报警指示灯(ALARM) 14. 通信指示灯(485)
15. ZERO键 16. 向下键
17. 向上键 18. SET键
19. TEST键 20. 安装孔
功能键介绍

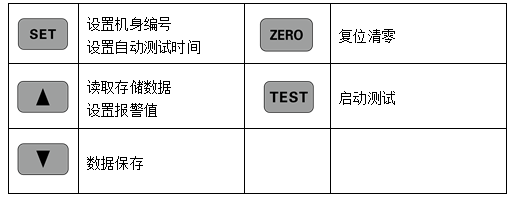

SET 设置机身编号 设置自动测试时间 ZERO 复位清零 上箭头按键 读取存储数据 设置报警值 TEST 启动测试 下箭头按键 数据保存
| | |
■操作方法
1. 开机
供电DC-12V-2A直流电源，上电液晶以及电源灯点亮
注：12V供电为最大供电电压，电流供给至少需要2A电流（大于测试电流），若超出供电电压可能损坏仪器。
2.仪器编号设置
开机后，长按“ SET ”键可以进入仪器编号设置界面，可设置通信仪器的编号ID。
3. 复位清零
在开机下或测量完成后，短按“ZERO”液晶显示复位并清空测试值。
4. 设置自动测试时间间隔
开机后，短按“ SET ”键可以进入仪器自动测试时间间隔设置界面，（设置时间间隔为1-999 小时，如设置为1小时，则每间隔1个小时仪器将自动启动测试，并在测试完成后自动上传测试结果）短按“⬆”，“⬇”键以修改时间间隔值，短按“SET”键进行移位操作，短按“ZERO”键退出并返回测试模式。
5. 数据锁定/存储
开机或测量完成后，短按“⬇”键锁定当前显示数据，显示“HOLD”符号，并自动编号存储，本仪表可以存储200组数据,在锁定界面下再按“HOLD”键解除锁定返回测试模式。
6. 数据查阅/删除
开机或测量完成后，长按“⬆”键进入数据查阅模式，仪表显示“READ”符号，短按“⬆”，“⬇”键以选择查阅数组号，短按“ZERO”键退出查阅返回测试模式。
在数据查阅状态下，长按“SET”键删除存储数据清零存储数组内容。
7. GPRS网络连接 详见GPRS通信文档
8. 设置报警值 （0—999Ω）
开机或测量完成后，短按“⬆”键进入设置报警值模式，短按“⬆”，“⬇”键以修改报警值，短按“SET”键进行移位操作，短按“ZERO”键退出并返回测试模式。
9.电阻测量
将C1、P1端夹子接导体的一端，C2、P2端夹子接导体的另一端，待接线无误并连接良好后。按下“TEST ”键“TEST”蓝色灯开始闪烁启动测试，直到蓝色闪烁灯光停止即测试完成。
注意
测试时先去除被测物体表面的绝缘层、氧化层 严禁直接测量带电的导体，测量带电导体有烧毁仪表危险 测试线与检测仪、被测物体间连接要可靠，测试时，线夹不要晃动 长期使用的夹子可能会出现氧化现象，测试前请注意清理夹子表面氧化物或附着异物 由于测试过程中元件发热会引起测量误差，建议每次测试时间间隔25秒，测量结果会更加准确 多次测试同一点时，显示值若变小，可能元件发热升温使线阻降低，请稍停一会再测试 测试时检测仪显示OL符号，表示被测两点间等电位值超出量程或被测两点间开路，此时需要重启仪表重新测试以排除过压保护引起的故障，若被测电路电阻带电，应立刻断开被测电阻的电，重启重新测试并检查测试线接触情况 每次开机测试前应先进行线阻校验

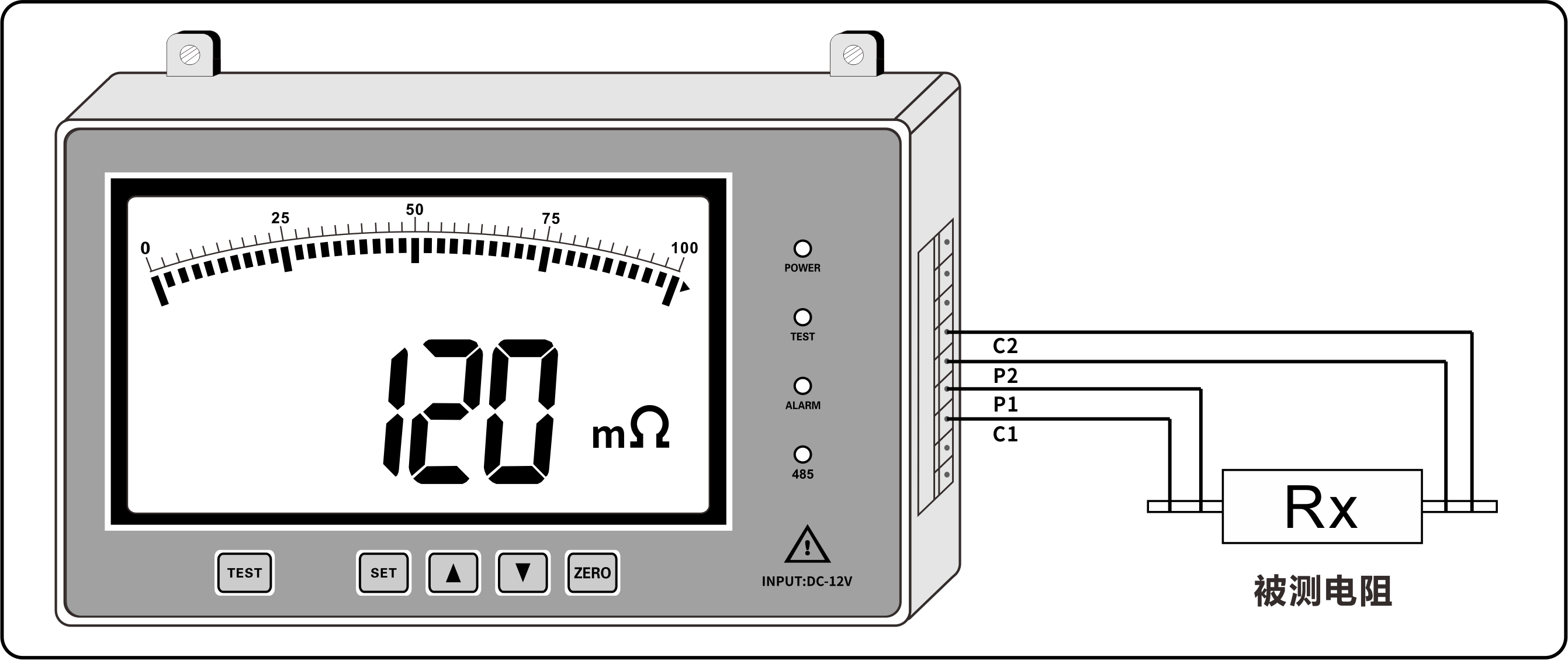

1） 导体电阻值的测量，如下图所示。

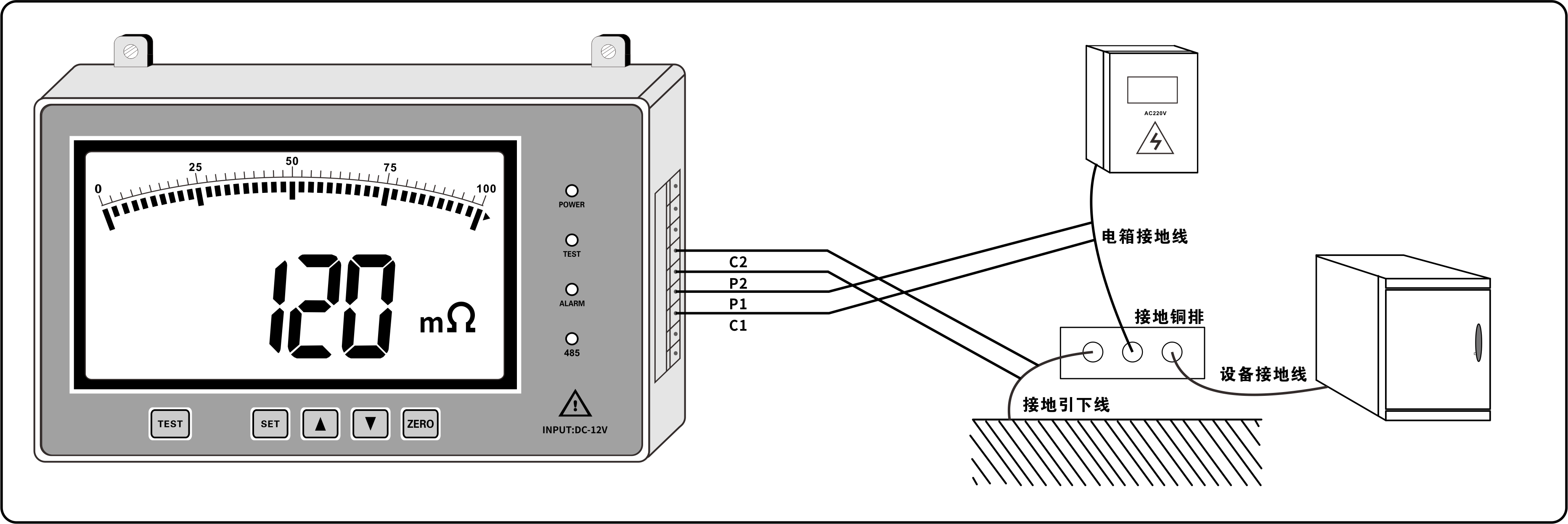

2） 电表箱与接地引下线之间的等电位测量，如下图所示。

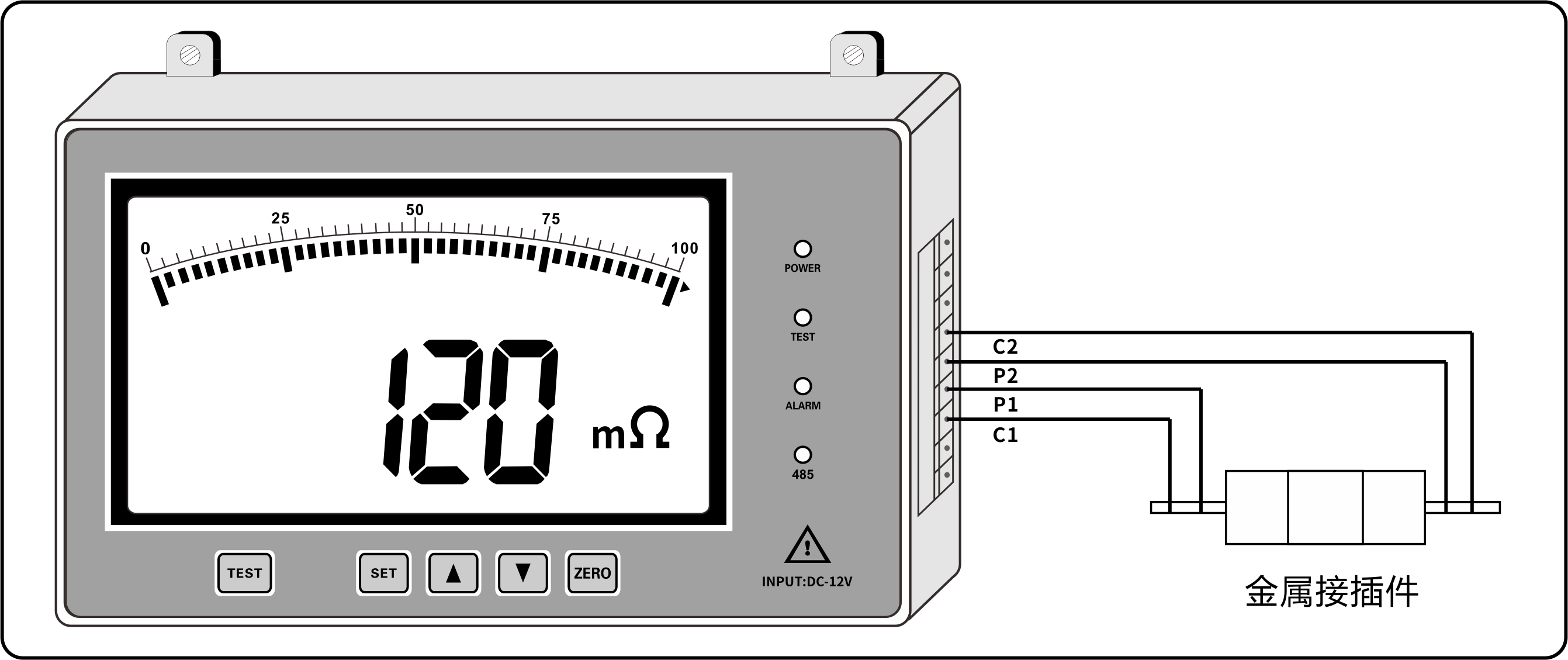

3） 两金属接插件间电阻值的测量，如下图所示。

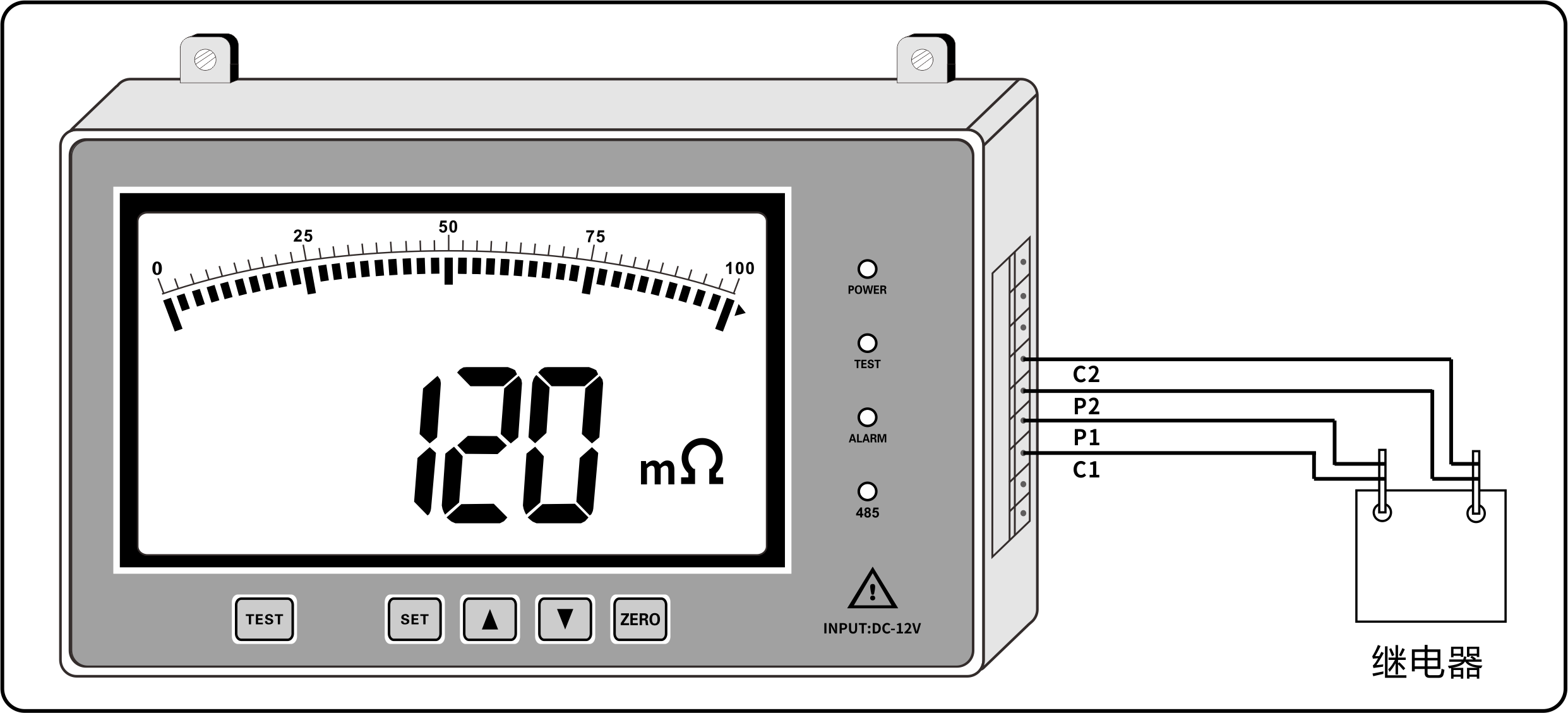

4） 继电器接触点电阻值测量，如下图所示。

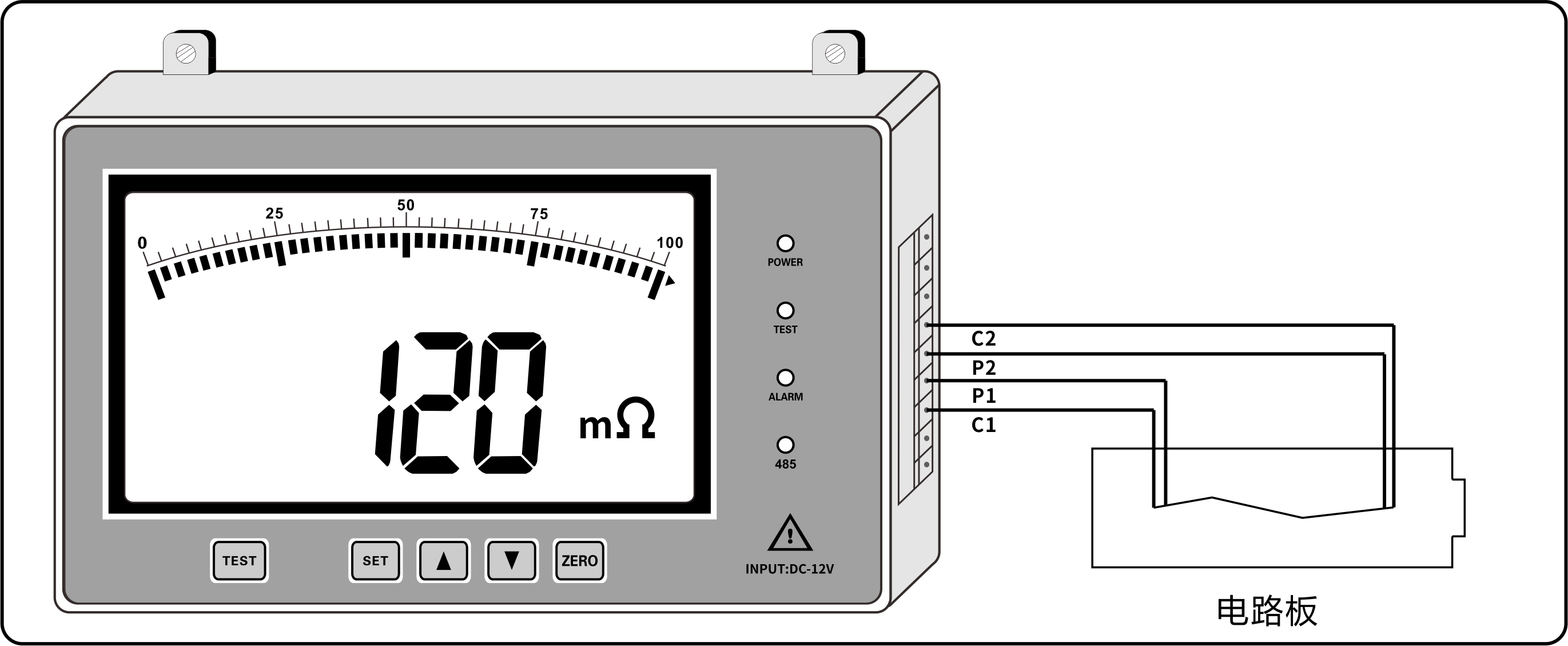

5） 电路板表面电阻测量，如下图所示。

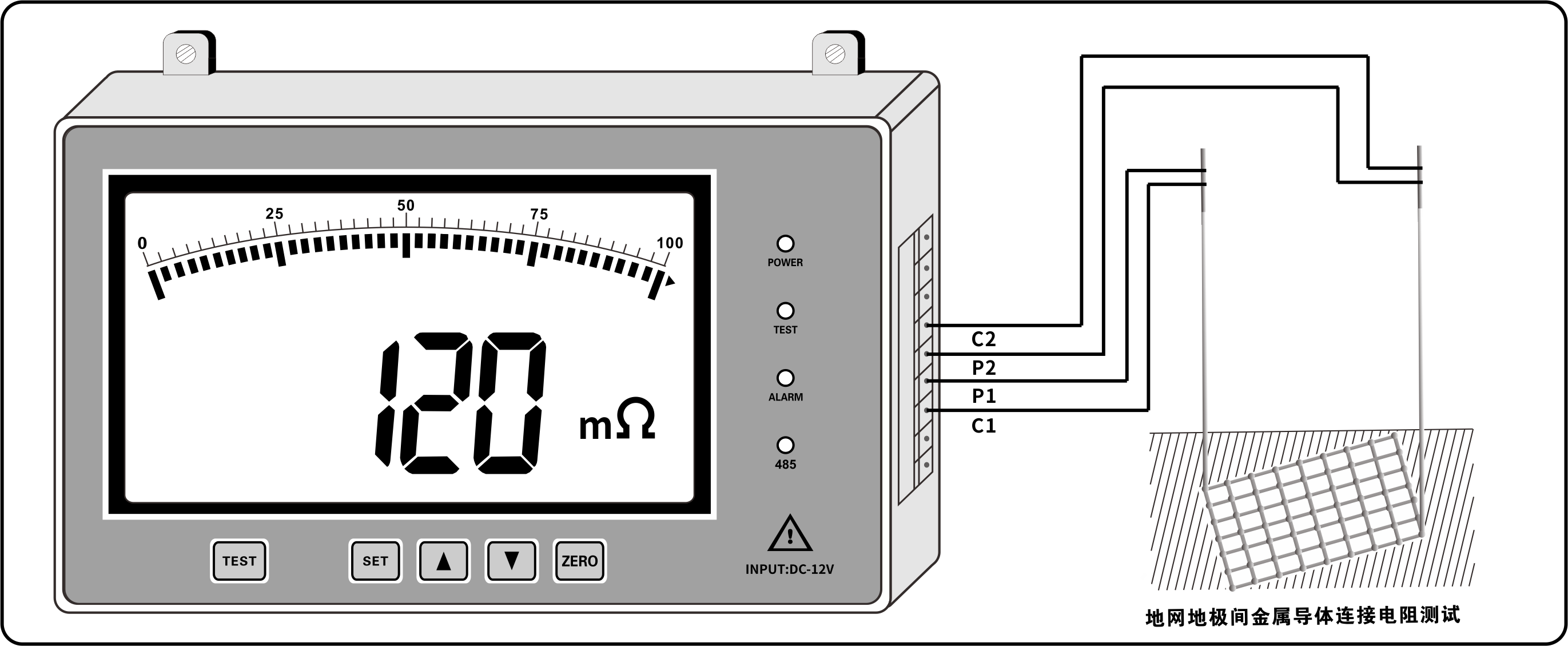

6） 金属地网间联接电阻的测量，如下图所示。

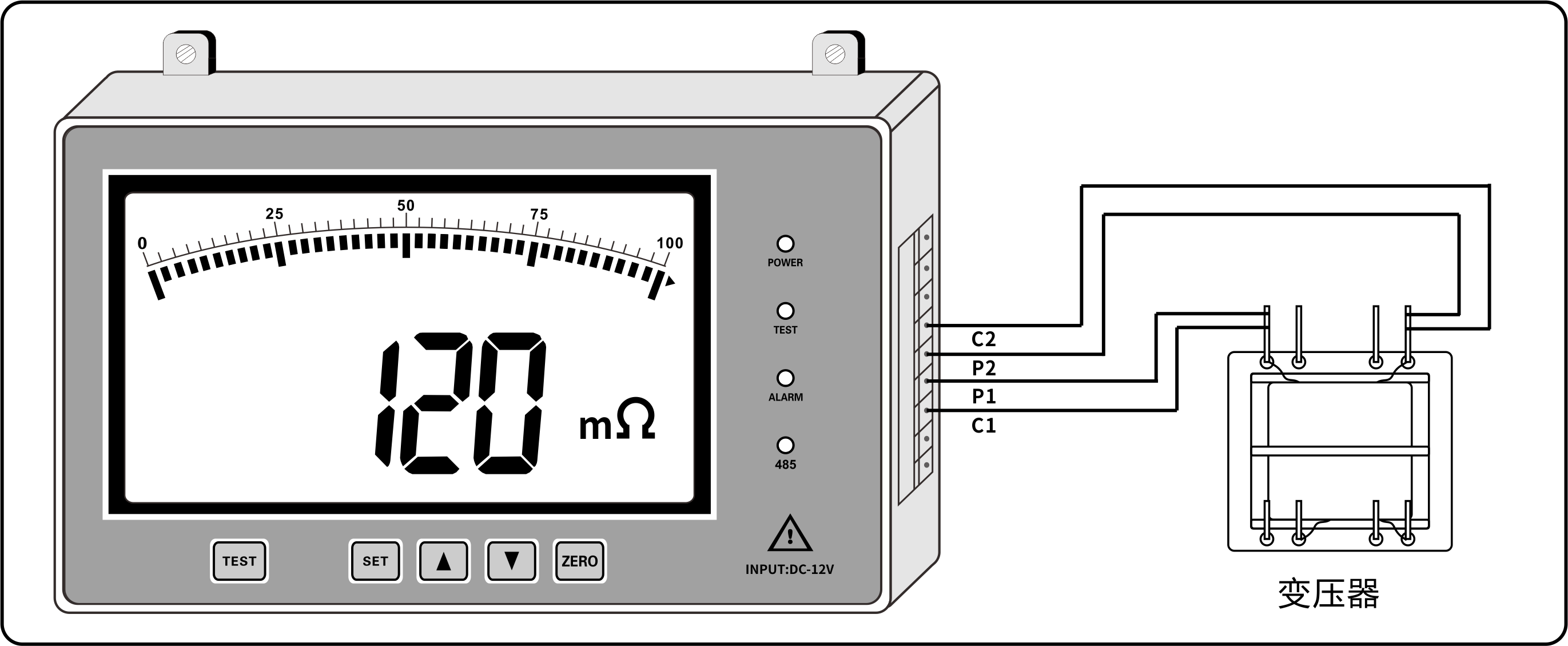

7） 变压器绕线电阻的测量，如下图所示。
