690V浪涌保护器(一级、二级)

690V浪涌保护器(一级、二级)

产品特色

●作为第一级,第二级浪涌保护器防电涌保护使用

●690V避雷器优质元器件通过TUVUL等国际认证

●产品电压可选,从480V1000V交流

●应用于光伏发电,风力发电,发电站等交流设备的防雷

咨询热线: 18928848650
  • 产品详情

■  产品用途

690V电源防雷模块适用于工作电压为500~800V电源系统防雷保护。该产品广泛用于风力发电、光伏发电、工业厂矿等的电源系统,如各种箱变、变频器、汇流箱、逆变器、高低压配电柜以及其它各种重要且易遭受雷击的设备。

■产品特点

● 690V浪涌保护器选用优质压敏电阻,性能稳定可靠

● 失效检测指示、遥信报警接口

● 内置过热断路装置

●高雷电放电能力,ns级响应速度

35mm 导轨安装

● 安装简单,维护方便

● 690V一级浪涌、二级浪涌

■  技术参数

产品型号

规格

工作电压(Un

最大持续运行电压(Uc

标称通流容量(In

最大通流容量(Imax

电压保护水平(Up

响应时间(tA

工作温度

LF M40/3P(690V)

3PUc750V18mm

500V~

690V

750V

20kA

40kA

2.8kV

25ns

-40~+80

LF M40/4P(690V)

4PUc750V18mm

20kA

40kA

2.8kV

LF M80/3P(690V)

3PUc750V36mm

40kA

80kA

3.2kV

LF M80/4P(690V)

4PUc750V36mm

40kA

80kA

3.2kV

LF M100/3P(690V)

3PUc750V36mm

60kA

100kA

3.6kV

LF M100/4P(690V)

4PUc750V36mm

60kA

100kA

3.6kV

LF M40/690/3P

3PUc1000V36mm

690V~

800V

1000V

20kA

40kA

3.4kV

25ns

-40~+80

LF M40/690/4P

4PUc1000V36mm

20kA

40kA

3.4kV

LF M80/690/3P

3PUc1000V36mm

40kA

80kA

3.8kV

LF M80/690/4P

4PUc1000V36mm

40kA

80kA

3.8kV

LF M100/690/3P

3PUc1000V36mm

60kA

100kA

4.2kV

LF M100/690/4P

4PUc1000V36mm

60kA

100kA

4.2kV

■  安装说明

●690V配电系统浪涌安装前必须切断电源,严禁带电操作。

●建议在690V电涌保护器前端串联熔断器或自动断路器。

●安装时请根据安装示意图所示连接,其中L1L2L3为相线,N为中性线,PE为地线,切勿错接。安装完成后,合上自动断路器(熔断器)开关,检查工作状态是否正常。

●690V防雷模块在使用期间,应定期检测并查看故障显示窗口状态,当故障显示窗呈红色/蓝色(或带遥信的产品遥信端子输出报警信号)时,表示防雷模块发生故障,应及时维修或更换。

●并联式690V防雷器应并联安装(也可采用凯文接线方式),一般情况下,只需连接两个接线柱中的任意一个即可。连接线要求牢固可靠,且要求短、粗、直。

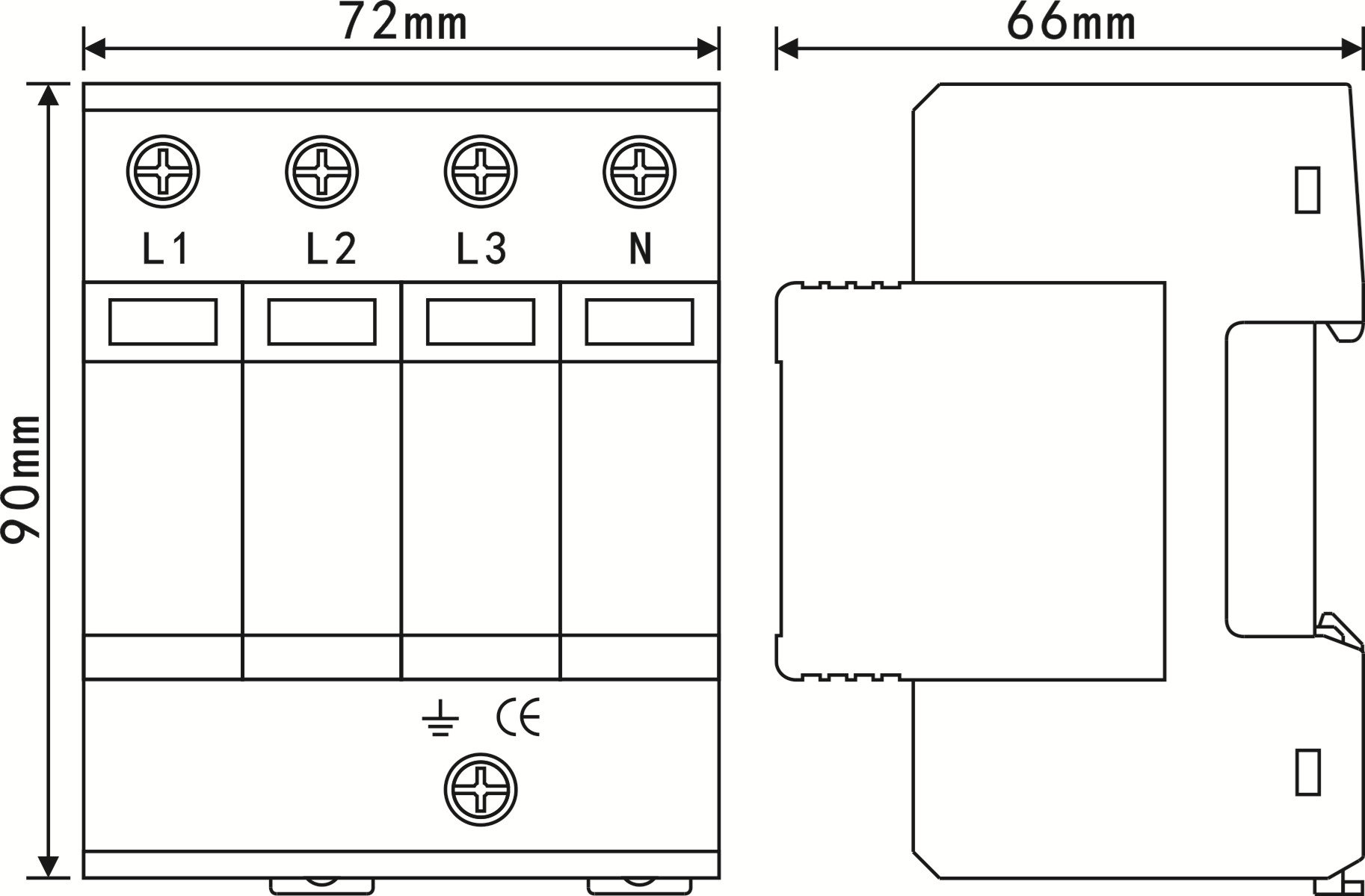

■安装示意图                      ■产品尺寸图

1、18mm                                                                    118mm



2、36mm                                                                 236mm
