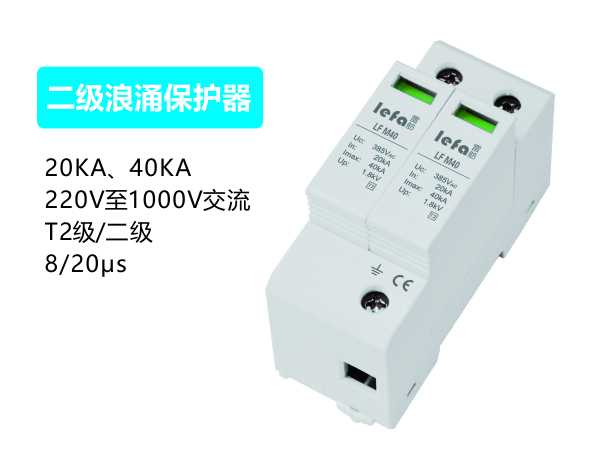

■产品特色
●作为T2级，第二级浪涌保护器防电涌保护使用
●取得型式检验报告、TUV认证
●内置过热断路装置，安全可靠
●产品电压可选，从220V至1000VAC
咨询热线： 18928848650 ■ 产品用途
20kA、40kA二级浪涌保护器广泛用于光伏电站、充电站、住宅楼、移动通信基站、电信机房、工业厂矿等电源系统，如各种充电桩、充电机、汇流箱、配电站、配电房、配电柜、交直流配电屏以及其它各种重要且易遭受雷击的设备。
■产品特点
●作为低压电源系统第二级电源SPD防雷器使用
●高放电能力，无功耗，可靠性高，寿命长的二级电涌保护器
●内置过热断路装置，安全可靠
●35mm 导轨安装，标准模块化设计
●适用于不同电网制式，保护更全面
●易于连接，由两部分组成，包括底座和可拔插的保护模块
■ 技术参数
| 产品型号 | 规格 | 工作电压（Un） | 最大持续运行电压（Uc） | 标称通流容量（In） | 最大通流容量（Imax） | 电压保护水平(Up) | 响应时间 （tA） | 工作温度 |
| LF M40/2 | 2P、18mm | 220V | 385V | 20kA | 40kA | 1.8kV | 25ns | -40℃～+80℃ |
| LF M40/1+NPE | 1P+N、18mm | 220V | 385V/255V | 20kA | 40kA | 1.8kV | 25ns/100ns | |
| LF M40/4 | 4P、18mm | 380V | 385V | 20kA | 40kA | 1.8kV | 25ns | |
| LF M40/3+NPE | 3P+N、18mm | 380V | 385V/255V | 20kA | 40kA | 1.8kV | 25ns/100ns | |
| LF M20/2 | 2P、18mm | 220V | 275V | 10kA | 20kA | 1.2kV | 25ns | -40℃～+80℃ |
| LF M20/1+NPE | 1P+N、18mm | 220V | 275V/255V | 10kA | 20kA | 1.2kV | 25ns/100ns | |
| LF M20/4 | 4P、18mm | 380V | 275V | 10kA | 20kA | 1.2kV | 25ns | |
| LF M20/3+NPE | 3P+N、18mm | 380V | 275V/255V | 10kA | 20kA | 1.2kV | 25ns/100ns |
■安装说明
●安装前必须切断电源，严禁带电操作。
●建议在防电涌保护器前端串联熔断器或自动断路器。
●安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为中线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。
●带遥信电涌保护器，左1、中间2、右3，1（NC）和2（COM）之间常闭，2（COM）和3（NO）之间常开。
●二级浪涌保护器在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗呈蓝色或遥信端子输出报警信号时，表示SPD防雷器发生故障，应及时维修或更换。
●并联式电源防雷模块应并联安装。连接线要求牢固可靠，且要求短、粗、直。

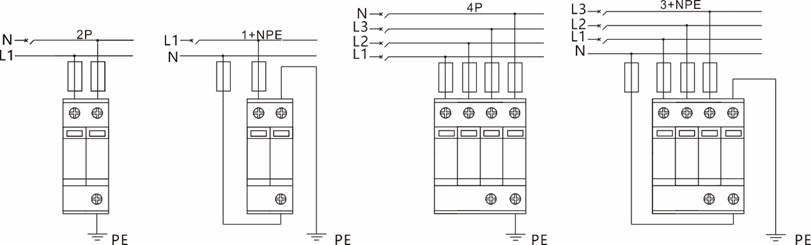

■安装示意图

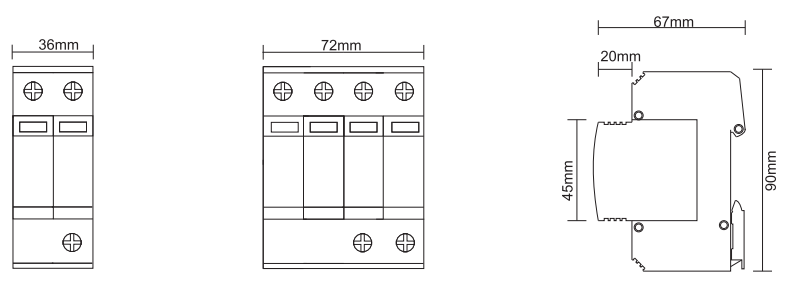

■尺寸示意图
